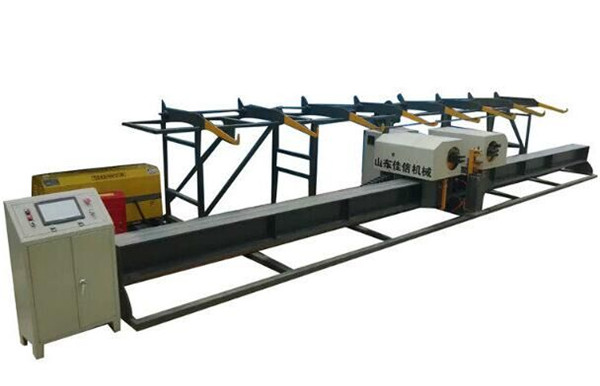

CNC-Stangenbiegemaschine

1. Einfache Bedienung, automatische Längenmessung, automatisches Biegen und Rapid Prototyping.

2. Der Abstand zwischen Bearbeitungslänge und Winkel kann leicht eingestellt werden.

3. Computerprogrammierung, kann Hunderte von Grafiken speichern.

4. Intelligentes mobiles Biegen in zwei Richtungen kann 12 Kopfbewegungen ausführen.

5. Die Produktionseffizienz ist hoch. Die durchschnittliche tägliche Verarbeitungskapazität beträgt 5500/1 Personen, was 22 Arbeiter ersetzen kann, was mehr als das Zehnfache der Produktion herkömmlicher Verarbeitungsgeräte ist.

6. Die Ausrüstungsinvestitionen sind gering, der Verarbeitungsfehler des Endprodukts ist gering und die Lohnkosten sind reduziert.

7. Das Gerät ist mit einer Luftpumpe zur Versorgung der Gasquelle ausgestattet.

Das Blockdiagramm des Prozessablaufs des Biegezentrums der intelligenten Stahlstange:

Stabstahl-Zuführmechanismus mit geradem Stab Kettenübertragungs-Puffermechanismus Mobiler automatischer Biegeautomat (links), Automatischer Spannmechanismus für Stahlbarren, Mobiler automatischer Biegeautomat (rechts) Manuelle Sammlung von Fertigprodukten

Arbeitsprinzip:

---

Die beiden linken und rechten automatische Biegemaschinen für Stahlstangen werden von den jeweiligen frequenzvariablen Bremsmotoren und Ketten in dem Zweiwege-Zugmittel angetrieben und sind jeweils ihren jeweiligen Nullpositionen zugeordnet. Wenn die Stahlstange gebogen werden muss, wird die Stahlstange durch den Kettenübertragungs-Puffermechanismus zum Fallhaken transportiert, und die Stahlstange wird manuell in den Positionierungsschlitz der automatischen Biegemaschine 2 eingeführt. Die Stahlstange wird von der Spannvorrichtung gespannt, und das Steuersystem startet das Steuersystem, so dass die Frequenzumwandlungsbremse des Zweiwege-Zugmechanismus die beiden Stahlstangen antreibt, um sich automatisch zu verbiegen. Die Biegemaschine wird automatisch zum gebogenen Teil der Stahlstange gefahren; Die Biegeachse des linken und rechten Biegemaschinenautomaten mit zwei Stahlstangen kann gemäß der Anweisung gebogen werden, um eine Biegeumformung abzuschließen. Nachdem eine Biegeformung des Stahlstabs oben abgeschlossen ist, treibt der Zweiwege-Zugmechanismus die automatische Biegemaschine mit zwei Stahlstäben an, um sich automatisch in die gebogene Formposition des Stahlstabs zu bewegen. Die Spannvorrichtung klemmt die Stahlstange und wiederholt den Biegevorgang an der Stahlstange, bis die Stahlstange vollständig gebogen ist. Der Spannmechanismus löst die Stahlstange, und es wird eine manuelle Bearbeitung durchgeführt. Die fertige Stahlstange wird herausgenommen.

Wiederholen Sie die obigen Schritte, nachdem Sie den Biegevorgang der Stahlstange abgeschlossen haben.

Modell		GW-32
Biegekapazität		Rebar-Durchmesser	Biegungswinkel
		6-28 mm	+ 180 °
			-120 °
		32 mm	+ 90 °
			-90 °
Kopfbewegungsgeschwindigkeit (m / s)		0.6
Winkelgenauigkeit (°)		± 0,5
Biegegeschwindigkeit (° / s)		60
Längengenauigkeit (mm / m)		± 1
Mini-Bewehrungslänge (mm)		470
Miniseitenlänge (mm)		90
Leistung (kw)		15
Dimension (L * B * H)		12m * 2,1m * 1,6m
Gewicht (T)		5
Kapazität	Durchmesser (mm)	10 12 14 16 20 22 25 28 32
	Stücke	6  5  4  4  3 2  2  1  1

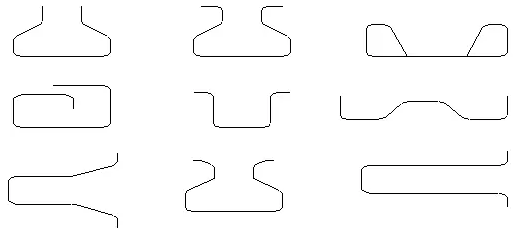

Einweg-Biegungsbeispiel

Abbildung in umgekehrter Biegung

Schnelle Details

---

Artikelzustand: Neu
Ursprungsort: Shandong, China (Festland)
Markenname: JIAXIN
Modellnummer: GW-32
Maschinentyp: Biegemaschine
Rohstoff: Stahlstange
Material / Metall verarbeitet: Kohlenstoffstahl
Energie: Cnc, 15KW
Automatisierung: Automatisch
Extra Services: Biegen
Zertifizierung: ISO 9001: 2000, ISO9001: 2008
Produktname: GW32 CNC Stahlstabbiegemaschine
Typ: Biegung der Bewehrung
Farbe: Blau und Gelb
Gewicht: 5000kg
Biegegeschwindigkeit: 0,6 m / s
Biegegenauigkeit: ± 0,5 °
Dimension: 12000 * 2100 * 1600mm
Biegungslängen-Präzision: ± 1 mm
After-Sales-Service: Techniker stehen zur Verfügung
